產品型號：GQ-FD-3003(CO2)
測量范圍：0~5000ppm
檢測原理：非色散紅外式
防爆標志：Exd II CT6 Gb
輸出信號：4-20mA+2組開關量/RS485信號(Modbus RTU)+2組開關量
一、產品概述

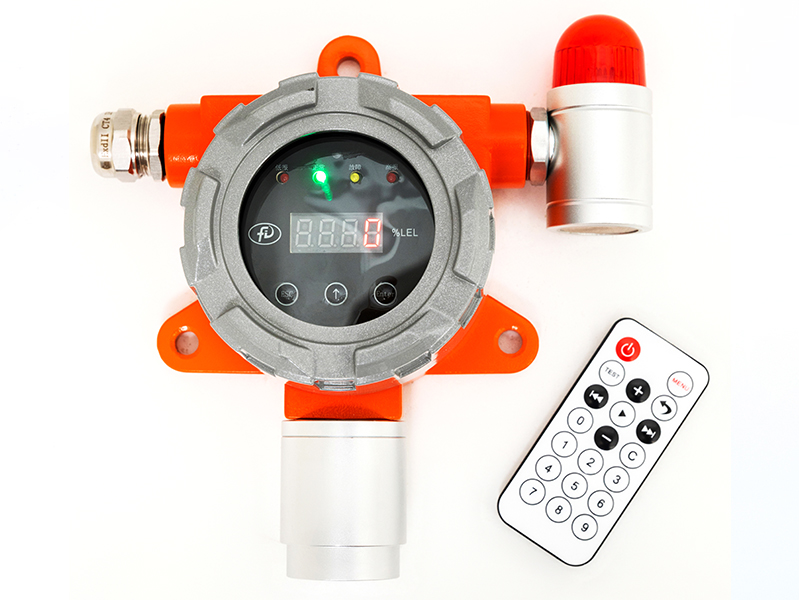

GQ-FD-3003(CO2)型紅外氣體探測器（以下簡稱探測器）是本公司研制的一款可輸出4～20mA電流信號或RS485數字信號（標準Modbus RTU）,并實時顯示的智能型探測器。該產品具有高穩定、高準確和高智能化的特點。
該探測器采用NDIR非色散紅外式傳感器，適用于檢測二氧化碳氣體，實時顯示氣體的濃度值。當現場氣體的濃度超出所設置的報警值時，探測器發出現場聲光報警信號、按濃度輸出電流信號或數字信號、輸出開關量信號，可聯動外接設備：如聲光報警、打開排風、關閉閥門等。
紅外氣體傳感器是基于NDIR原理設計的智能微型氣體傳感器，它利用不同氣體對特定紅外光譜的不同吸收特性進行濃度測量，無氧氣依賴性和催化傳感器的中毒現象，壽命長，準確度高，性能穩定。該傳感器具有模擬和數字兩種信號輸出接口，能直接輸出經線性化處理和溫度補償?shù)臍怏w濃度值信號，更易于使用。
探測器按 現行標準GB3836.1-2010《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.2-2010《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》和GB15322.1-2019《工業及商業用途點型可燃氣體探測器》有關規定進行設計，并通過防爆認證。
二、產品特點
（1）可靠、穩定的電路設計；
（2）采用NDIR非色散紅外傳感器，測量精度高，穩定性好，抗干擾能力強；
（3）通用4-20mA電流信號/通用RS485數字信號（標準標準Modbus RTU），方便連接上位機。
（4）紅外遙控設計，現場無需開蓋即可完成對探測器的調校操作；
（5）內置兩組無源開關量輸出，一組聲光接口（標配防爆聲光報警）。
（6）采用智能模組 帶智能零點抑制功能，數碼顯示 帶抗電磁干擾設計
（7）帶防雷防浪涌功能 帶電源反極性保護和過壓保護
三、技術參數
產品型號：GQ-FD-3003(CO2)
測量范圍：0~5000ppm
檢測原理：非色散紅外式
執行標準：GB12358-2006
采樣方式：擴散式
最小讀數：1ppm
顯示方式：數碼管
工作電壓：24V DC
工作環境：-40℃~70℃
響應時間：≤30S
報警誤差：≤±10%
防爆等級：Exd II CT6 Gb
輸出信號：4-20mA+2組開關量/RS485信號(Modbus RTU)+2組開關量
紅外氣體傳感器技術參數參見表 | |||
檢測氣體 | 量程 | 安全認證 | 工作溫度 |
甲烷 | 5%VOL(100%LEL) | 防爆型 | -40℃～70℃ |
甲烷 | 100%VOL | 防爆型 | 數碼版 |
乙烷 | 100%LEL | 防爆型 | 數碼版 |
丙烷 | 100%LEL | 防爆型 | 數碼版 |
丁烷 | 100%LEL | 防爆型 | 數碼版 |
乙烯 | 100%LEL | 防爆型 | 數碼版 |
丙烯 | 100%LEL | 防爆型 | 數碼版 |
乙炔 | 100%LEL | 防爆型 | 數碼版 |
丙炔 | 100%LEL | 防爆型 | 數碼版 |
二氧化碳 | 1000ppm | 防爆型 | 數碼版 |
二氧化碳 | 5000ppm | 防爆型 | 數碼版 |
二氧化碳 | 1%VOL | 防爆型 | 數碼版 |
二氧化碳 | 5%VOL | 防爆型 | 數碼版 |
二氧化碳 | 20%VOL | 防爆型 | 數碼版 |
二氧化碳 | 60%VOL | 防爆型 | 數碼版 |
二氧化碳 | 100%VOL | 防爆型 | 數碼版 |
