一、產品概述

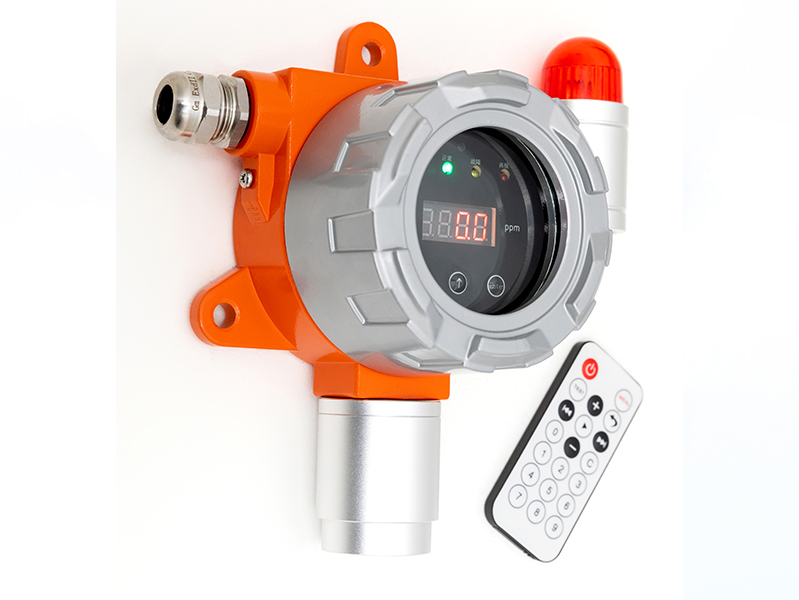

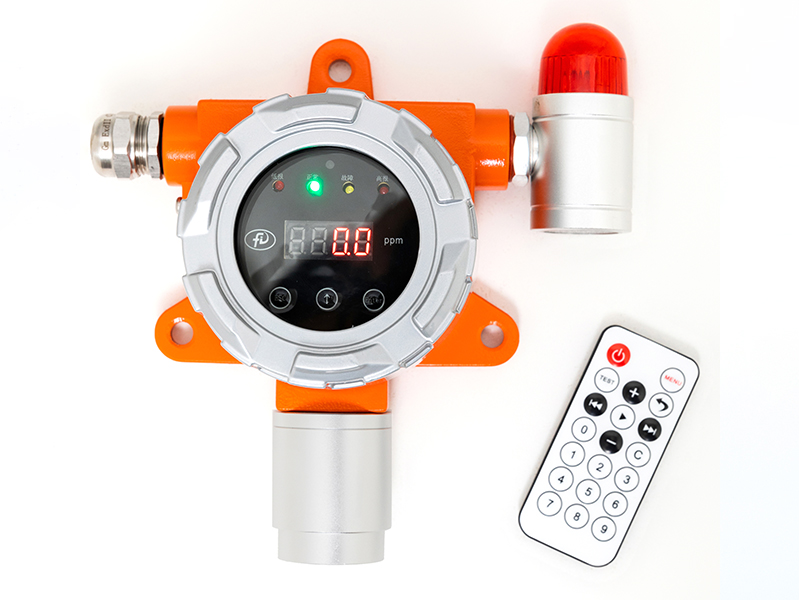

        GQ-FD-3001型點型氣體探測器（以下簡稱探測器）是本公司研制的一款可輸出4～20mA電流信號或RS485數字信號（標準Modbus RTU）,并實時顯示的智能型探測器。該產品具有高穩定、高準確和高智能化的特點。
        該探測器適用于一切有毒有害氣體存在的場所，實時顯示氣體的濃度值。當現場氣體的濃度超出所設置的報警值時，探測器發出現場聲光報警信號、按濃度輸出電流信號或數字信號、輸出開關量信號，可聯動外接設備：如聲光報警、打開排風、關閉閥門等。
        探測器的設計開發遵循了以下現行 標準和型式評價大綱：GB3836.1-2010《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.2-2010《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》，并通過防爆認證；GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》；GBT50493-2019《石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準》；JJF1363-2019 《硫化氫氣體檢測儀型式評價大綱》；JJF1421-2013《一氧化碳檢測報警器型式評價大綱》；JJF1364-2012《二氧化硫氣體檢測儀型式評價大綱》；同時型號編制上參考了GB15322.1-2019《工業及商業用途點型可燃?xì)怏w探測器》有關規定進行。

  探測器的生產校準過程嚴格遵循了以下現行計量檢定規程：JJG365-2008 《電化學氧測定儀檢定規程》；JJG695-2019 《硫化氫氣體檢測儀檢定規程》；JJG915-2008  《一氧化碳檢測報警器檢定規程》；JJG551-2003 《二氧化硫氣體檢測儀檢定規程》；JJG1105-2015《氨氣檢測儀檢定規程》。

二、產品特點

（1）可靠、穩定的電路設計；

（2）采用進口電化學傳感器，測量精度高、穩定性好、靈敏度高、溫漂小、抗干擾能力強。

（3）通用4-20mA電流信號/通用RS485數字信號（標準標準Modbus RTU），方便連接上位機。

（4）紅外遙控設計，現場無需開蓋即可完成對探測器的調校操作。

（5）內置兩組無源開關量輸出，一組聲光接口（標配防爆聲光報警）。

（6）采用智能模組 帶智能零點抑制功能，數碼顯示 帶抗電磁干擾設計

（7）帶防雷防浪涌功能 帶電源反極性保護和過壓保護

三、技術參數

產品型號：GQ-FD-3001

測量范圍：0~10ppm /0~50ppm/0~100ppm （具體視傳感器類型而定）

檢測原理：電化學、非色散紅外式、光電離子式（具體視測量氣體決定）

執行標準：GB12358-2006

采樣方式：擴散式

*小讀數：1ppm、0.1pmm、0.01ppm（視傳感器測量范圍決定）

顯示方式：數碼管

工作電壓：24V  DC

工作環境：-10℃~55℃

響應時間：≤60S（視不同測量氣體決定）

示值誤差：≤±10%（視不同測量氣體決定）

防爆等級：Exd II CT6 Gb

輸出信號：4-20mA+2組開關量+RS485信號(Modbus RTU)
